Ellipticor-84

von Troels Gravesen


Jantzen Audio - Ellipticor-84

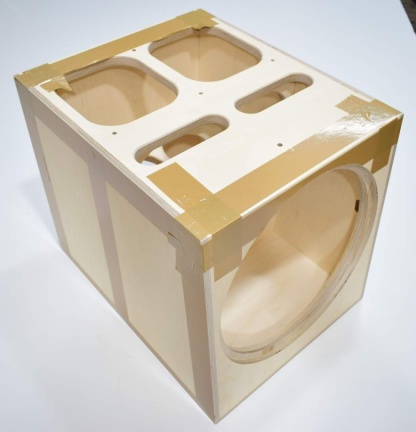

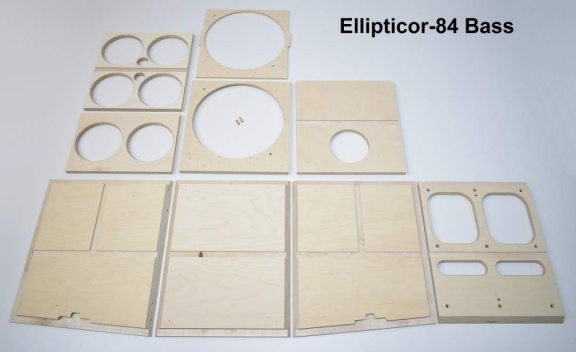

Lautsprechergehäuse aus 21 mm Birke Multiplex

Linke und rechte Box, spiegelbildlich

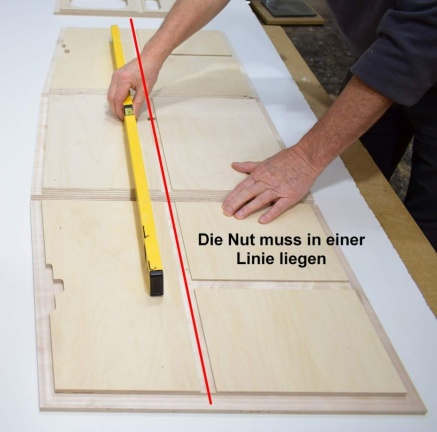

CNC gefertigt, Seiten, Ober- und Unterboden auf Gehrung, Schallwand, Rückwand und Zwischenböden eingefälzt, Innenteile eingenutet.

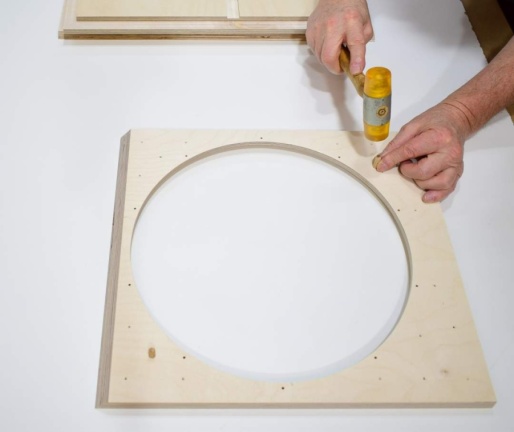

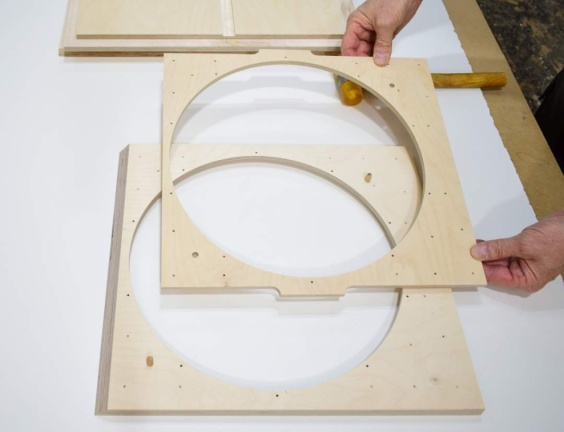

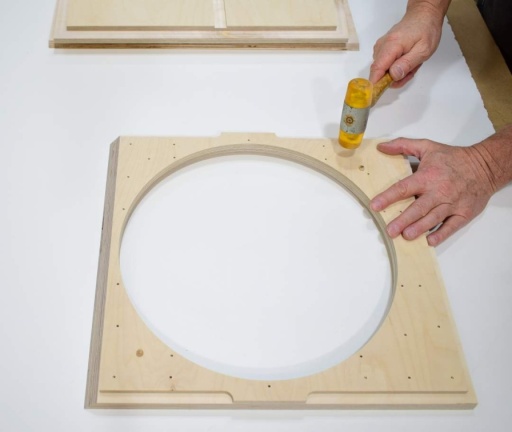

Die Schallwand ist 21 mm dick und mit zusätzlichem 10 mm Multiplex aufgedoppelt.

Reflexöffnungen sind mit D=149 mm gefräst für Port Set 100 mm.

Befestigungspunkte für die Chassis sind mit einem 3 mm Bohrer gebohrt.

Die Sockel aus 18 mm Multiplex sind regulär nicht im Lieferumfang enthalten aber gegen Aufpreis erhältlich.

Maße Box H x B x T : 800 x 420 x 540 mm

Maße Sockel H x B x T : 240 x 420 x 540 mm

Gewicht netto / Box ca. 30 kg

Gewicht netto / Sockel ca. 4,5 kg


!!! ACHTUNG !!!

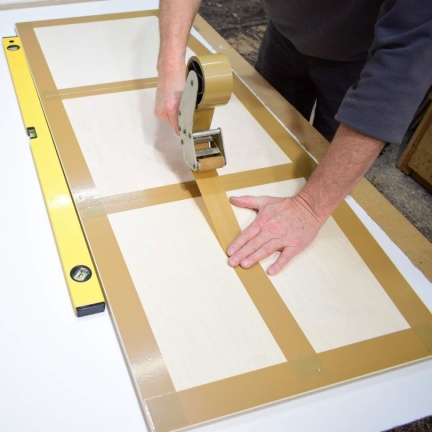

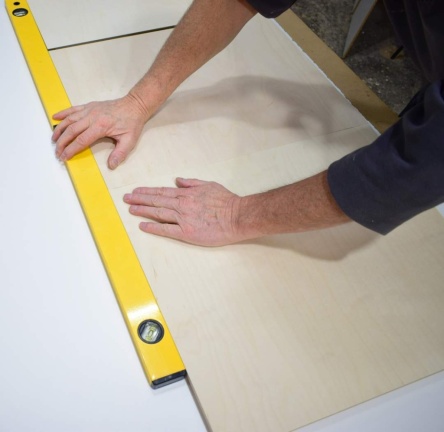

Es ist ratsam vor der Verleimung ein paar Trockenübungen durchzuprobieren und dann die Gehäuseteile Bass und Top jeweils komplett in einem Arbeitsgang zu verleimen. Eine zweite Person kann dabei sehr hilfreich sein und die Verleimung ohne Schraubzwingen ist bei diesen Gehäusen kaum zu machen. Jeder Handgriff, die Vorgehensweise und Reihenfolge der Arbeitsschritte sollte vorher gut durchdacht sein. Wer nur wenig Erfahrung und Routine im Bau von größeren Gehäusen und mit vielen Einzelteilen hat, sollte mit kleineren und einfachen Bausätzen anfangen oder sich im Zweifel für fertig verleimte Gehäuse entscheiden.


Fertigung und Preise auf Anfrage

  • Ellipticor-84 - 065Ellipticor-84 - 065
    2201 Aufrufe
  • Ellipticor-84 - 066Ellipticor-84 - 066
    1941 Aufrufe
  • Ellipticor-84 - 067Ellipticor-84 - 067
    2112 Aufrufe
  • Ellipticor-84 - 068Ellipticor-84 - 068
    2100 Aufrufe
  • Ellipticor-84 - 069Ellipticor-84 - 069
    1999 Aufrufe
  • Ellipticor-84 - 070Ellipticor-84 - 070
    2081 Aufrufe
  • Ellipticor-84 - 001Ellipticor-84 - 001
    2743 Aufrufe
  • Ellipticor-84 - 002Ellipticor-84 - 002
    2502 Aufrufe
  • Ellipticor-84 - 003Ellipticor-84 - 003
    2414 Aufrufe
  • Ellipticor-84 - 004Ellipticor-84 - 004
    2081 Aufrufe
  • Ellipticor-84 - 005Ellipticor-84 - 005
    2366 Aufrufe
  • Ellipticor-84 - 006Ellipticor-84 - 006
    2497 Aufrufe

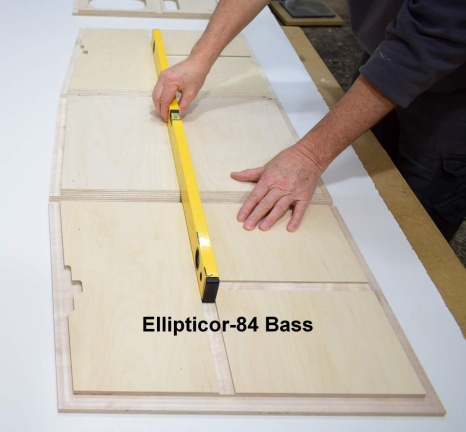

  • Ellipticor-84 - 007Ellipticor-84 - 007
    2107 Aufrufe
  • Ellipticor-84 - 008Ellipticor-84 - 008
    2297 Aufrufe
  • Ellipticor-84 - 009Ellipticor-84 - 009
    2049 Aufrufe
  • Ellipticor-84 - 010Ellipticor-84 - 010
    2036 Aufrufe
  • Ellipticor-84 - 011Ellipticor-84 - 011
    2080 Aufrufe

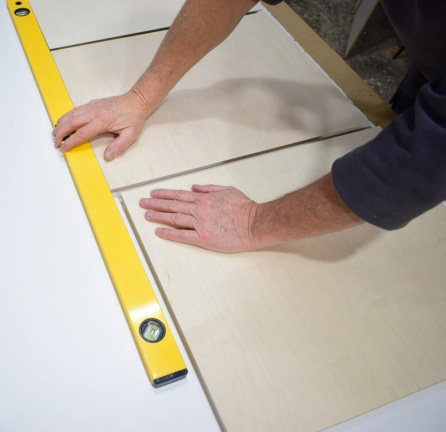

  • Ellipticor-84 - 012Ellipticor-84 - 012
    1981 Aufrufe
  • Ellipticor-84 - 013Ellipticor-84 - 013
    2377 Aufrufe

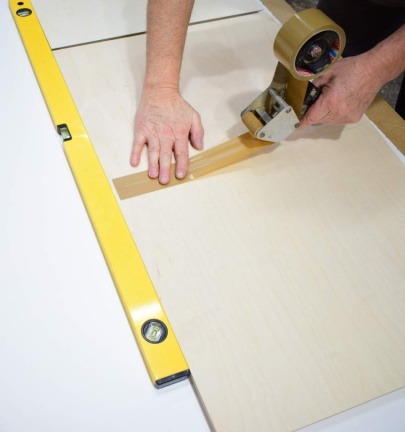

  • Ellipticor-84 - 014Ellipticor-84 - 014
    2355 Aufrufe
  • Ellipticor-84 - 015Ellipticor-84 - 015
    1997 Aufrufe
  • Ellipticor-84 - 016Ellipticor-84 - 016
    2100 Aufrufe

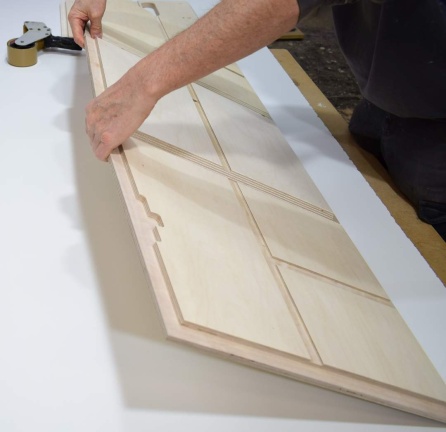

  • Ellipticor-84 - 017Ellipticor-84 - 017
    2118 Aufrufe
  • Ellipticor-84 - 018Ellipticor-84 - 018
    2048 Aufrufe
  • Ellipticor-84 - 019Ellipticor-84 - 019
    2495 Aufrufe
  • Ellipticor-84 - 020Ellipticor-84 - 020
    2119 Aufrufe
  • Ellipticor-84 - 021Ellipticor-84 - 021
    2083 Aufrufe
  • Ellipticor-84 - 022Ellipticor-84 - 022
    2383 Aufrufe
  • Ellipticor-84 - 023Ellipticor-84 - 023
    2106 Aufrufe
  • Ellipticor-84 - 024Ellipticor-84 - 024
    2034 Aufrufe
  • Ellipticor-84 - 025Ellipticor-84 - 025
    2132 Aufrufe
  • Ellipticor-84 - 026Ellipticor-84 - 026
    2022 Aufrufe
  • Ellipticor-84 - 027Ellipticor-84 - 027
    2017 Aufrufe
  • Ellipticor-84 - 028Ellipticor-84 - 028
    2151 Aufrufe
  • Ellipticor-84 - 029Ellipticor-84 - 029
    2480 Aufrufe
  • Ellipticor-84 - 030Ellipticor-84 - 030
    2082 Aufrufe
  • Ellipticor-84 - 031Ellipticor-84 - 031
    2060 Aufrufe
  • Ellipticor-84 - 032Ellipticor-84 - 032
    2095 Aufrufe
  • Ellipticor-84 - 033Ellipticor-84 - 033
    1986 Aufrufe
  • Ellipticor-84 - 034Ellipticor-84 - 034
    1951 Aufrufe
  • Ellipticor-84 - 035Ellipticor-84 - 035
    2009 Aufrufe
  • Ellipticor-84 - 036Ellipticor-84 - 036
    2059 Aufrufe
  • Ellipticor-84 - 037Ellipticor-84 - 037
    2446 Aufrufe

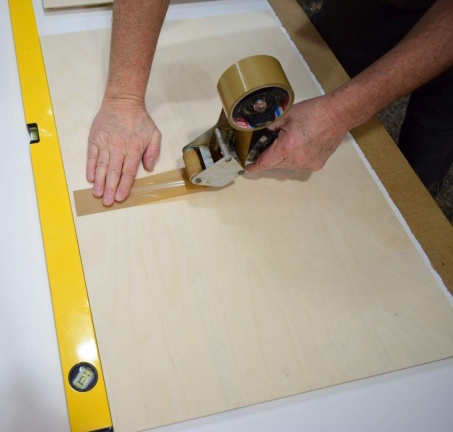

  • Ellipticor-84 - 038Ellipticor-84 - 038
    2013 Aufrufe
  • Ellipticor-84 - 039Ellipticor-84 - 039
    2312 Aufrufe
  • Ellipticor-84 - 040Ellipticor-84 - 040
    2023 Aufrufe
  • Ellipticor-84 - 041Ellipticor-84 - 041
    2050 Aufrufe
  • Ellipticor-84 - 042Ellipticor-84 - 042
    2413 Aufrufe
  • Ellipticor-84 - 043Ellipticor-84 - 043
    2063 Aufrufe
  • Ellipticor-84 - 044Ellipticor-84 - 044
    2290 Aufrufe
  • Ellipticor-84 - 045Ellipticor-84 - 045
    2297 Aufrufe
  • Ellipticor-84 - 046Ellipticor-84 - 046
    2077 Aufrufe
  • Ellipticor-84 - 047Ellipticor-84 - 047
    2119 Aufrufe

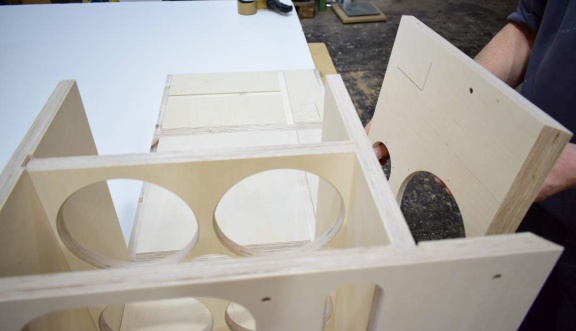

  • Ellipticor-84 - 048Ellipticor-84 - 048
